Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Mengapa warna kabel power supply berwarna-warni? Psu atau power supply merupakan komponen utama komputer yang berfungsi sebagai sumber arus elektrik.

Dalam power supply ini, terdapat litar untuk menukar arus AC 220 volt ke arus DC dengan voltan yang berbeza-beza mengikut keperluan komputer.

Kabel output power supply umumnya berwarna-warni, dan warna ini tidak boleh sewenang-wenangnya kerana ia merujuk kepada standard industri rasmi, iaitu spesifikasi AT atau ATX.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Untuk membezakan kabel mana yang mesti disambungkan ke unit tertentu, ia telah dibezakan dengan membuat pelbagai jenis connector, connector kuasa motherboard, kipas processor, dan juga drive yang berdasarkan IDE dan SATA.

Berikut adalah piawaian warna dan maklumat voltan pada power supply jenis ATX.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Setiap warna kabel dalam power supply mempunyai fungsi tersendiri yang berbeza. Penjelasannya adalah seperti berikut:

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Selain mempunyai perbezaan warna, terdapat beberapa jenis connector power supply, setiap connector ini mempunyai pelbagai fungsi:

Maksud Warna Dan Fungsi Setiap Kabel Power Supply
  • Connector dengan bilangan pin tertinggi (kira-kira 20-24) digunakan untuk memberikan satu daya pada motherboard.
  • Connector berwarna putih rata dengan 4 pin, untuk sambungan drive berasaskan Parallel-ATA/IDE.
  • Connector hitam rata untuk sambungan drive SATA.
  • Connector 4 pin persegi untuk power supply  tambahan terutamanya kipas processor.
  • Connector terkecil biasanya untuk floppy disk, tetapi kini floppy disk jarang digunakan.

P1 (PC Main / ATX connector)

Tugas utama Power memberi unit (PSU) adalah untuk memberi motherboard anda dengan kuasa. Ini dilakukan melalui connector 20-pin atau 24-pin.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Kabel 24-pin adalah serasi dengan motherboard 20-pin, selalunya kabel ini boleh dipecahkan kepada 20- dan 4-pin (seperti dalam imej di atas).

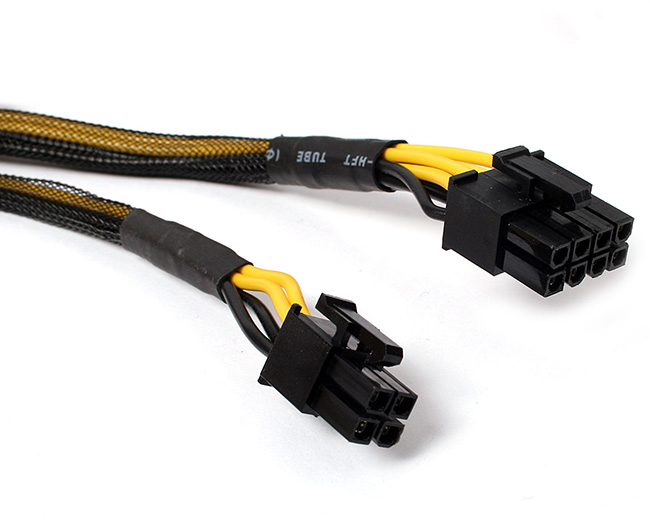

P4 (Connector EPS)

Pada satu ketika, pin motherboard tidak lagi mencukupi untuk memberi kuasa kepada processor (cpu).

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Dengan cpu overclocked sebanyak 200W, keperluan untuk membekalkan kuasa terus kepada CPU telah dicipta.

Pada masa kini ia adalah connector P4, atau EPS, yang memberi cpu dengan kuasa.

Motherboard murah dilengkapi dengan connector 4-pin. Motherboard “overclocking” yang lebih mahal mempunyai connector 8-pin.

4 pin tambahan memastikan kuasa yang mencukupi boleh diberikan kepada cpu apabila melakukan overclocking. Untuk kegunaan biasa, anda tidak memerlukan pin tambahan.

Kebanyakan PSU memberi dua kabel; satu dengan 4-pin dan satu dengan 8-pin. Jelas sekali anda hanya perlu menggunakan salah satu daripada kabel ini.

Terdapat juga kemungkinan bahawa kabel 8-pin anda boleh dibahagikan kepada dua segmen untuk memberi keserasian dengan motherboard yang lebih murah.

Connector PCI-E (6-pin dan 6+2 pin)

Motherboard boleh memberi maksimum 75W melalui slot interface PCI-Enya. Graphic card khusus yang lebih pantas memerlukan lebih banyak kuasa.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Untuk menyelesaikan isu itu, connector PCI-E telah diperkenalkan.

2 pin kiri connector 6+2 pin di sebelah kanan ditanggalkan untuk memberikan keserasian dengan graphic card 6-pin.

Connector 6-pin PCI-E boleh membekalkan 75W tambahan bagi setiap kabel.

Jadi, jika graphic card anda mengandungi connector 6-pin tunggal, ia boleh mengeluarkan sehingga 150W (75W daripada motherboard + 75W daripada kabel).

Graphic card yang lebih mahal memerlukan connector PCI-E 6+2 pin. Dengan 8 pin connector ini boleh memberi sehingga 150W setiap kabel.

Graphic card dengan connector 6+2-pin tunggal boleh mengeluarkan sehingga 225W (75W daripada motherboard + 150W daripada kabel).

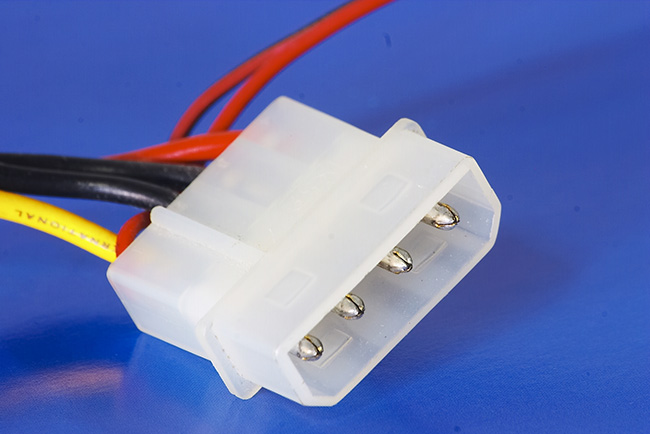

Molex (4 Pin Peripheral Connector)

Connector Molex telah wujud sejak sekian lama dan boleh menghantar 5V (merah) atau 12V (Kuning) kepada hardware peripherals.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Pada masa lalu mereka ini sering digunakan untuk menyambungkan hard drives, pemain CD-ROM, dll.

Malah beberapa graphic card seperti Geforce 7800 GS dilengkapi dengan Molex.

Walau bagaimanapun, power draw mereka terhad jadi pada masa kini kebanyakan tujuan mereka telah digantikan dengan kabel PCI-E dan kabel SATA.

Yang tinggal hanyalah menghidupkan kipas casing.

Anda tidak boleh salah apabila menyambungkan kabel Molex. Perlu diingat bahawa ia boleh menjadi sangat sukar untuk ditanggalkan.

Connector SATA

Connector SATA ialah pengganti Molex. Semua pemain DVD moden, hard disk drives dan SSD dikuasakan oleh kuasa SATA.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Terima kasih kepada bentuk L mereka, connector kuasa SATA hanya boleh disambungkan dengan cara yang betul.

Mini-Molex / Floppy connector

Sesetengah PSU masih disertakan dengan connector mini-molex. Mereka ini telah digunakan untuk kuasa floppy disk drives.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Bagi anda yang tidak ingat; ini adalah disk magnet segi empat sama yang boleh mengandungi sehingga 1.44 MB data. Pada asasnya mereka digantikan oleh stick USB.

Adapter: Kabel Kuasa Molex ke SATA

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Power supply unit yang lama. Gunakan connector Molex ke SATA untuk menghidupkan hard drive terbaharu anda.

Adapter: Molex ke PCI-E 6-pin

Perlukan kabel pin PCI-6 lain untuk menghidupkan graphic card anda? Gunakan adapter “2x Molex kepada 1x PCI-E 6-pin”.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Sila pastikan anda sambungkan kedua-dua molex kepada kabel yang berbeza. Ini mengurangkan beban power supply anda.

Jika tidak 75W akan mengalir melalui kabel Molex anda.

Adapter: Adapter ATX

Dengan pengenalan ATX12 V2.0, perubahan telah dibuat kepada sistem dengan connector 24-pin. ATX12V yang lebih lama (1.0, 1.2, 1.2 dan 1.3) menggunakan connector 20-pin.

Maksud Warna Dan Fungsi Setiap Kabel Power Supply

Secara keseluruhan terdapat versi ober 12 bagi standard ATX, tetapi ia sangat serupa sehingga anda tidak perlu risau tentang compatibility.

Kebanyakan power supply moden membolehkan anda disconnect sambungan 4 pin terakhir connector utama.

Ia juga mungkin untuk mencipta keserasian dengan menggunakan adapter.
